前  言

GB/T 10609《技术制图》分为以下4部分：

——GB/T 10609.1 技术制图 标题栏；

——GB/T 10609.2 技术制图 明细栏；

——GB/T 10609.3 技术制图 复制图的折亚方法；

——GB/T 10609.4 技术制图 对缩微复制原件的要求。

本部分是对 GB/T 10609.3—1989《技术制图 复制图的折叠方法》的修订。

本部分主要修改的内容有：

——所有的引用GB改为 GB/T；

——去掉规范性引用文件中的GB/J 1；

——添加附录A中图A.1的名称；

——图A.1 中的“4—?6±0.5”修改为“4×?6±0.5”。

本部分的附录A为规范性附录。

本部分由全国技术产品文件标准化技术委员会（SAC/TC 146）提出并归口。

本部分起草单位：中机生产力促进中心、大连海事大学、西安科技大学。

本部分主要起草人：杨东拜、强毅、庞薇、邹玉堂、李勇。

本部分所代替标准的历次版本发布情况为：

GB/T 10609. 3一1989。

正  文

1. 范围

GB/T 10609 的本部分规定了技术图样中复制图的折叠方法。

本部分适用于手工折叠或机器折叠的复制图及有关的技术文件，当设计各种归档和管理器具以及设计折叠器时，亦可参照使用。

2 规范性引用文件

下列文件中的条款通过GB/T 10609的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

GB/VT 14689 技术制图 图纸幅面和格式（GB/T 14689—2008，ISO 5457：1999，Technical product documentation一Sizes and layout of drawing sheets，MOD）

3 基本要求

3.1 折叠后的图纸幅面一般应有A4（210 mm×297 mm）或 A3（297 mm×420 mm）的规格。对于需装订成册又无装订边的复制图，折叠后的尺寸可以是190 mm×297 mm或297 mmx×400 mm。当粘贴上装订胶带（见附录A）后，折叠后复制图上的标题栏均应露在外面。

3.2 无论采用何种折司方法，折叠后复制图上的标题栏均应露在外面。

3.3 根据需要，可从GB/T 10609 的本部分中任选取一种规定的折叠方法。

4 折叠方法

4.1 需装订成册的复制图

4.1.1 有装订边的复制图

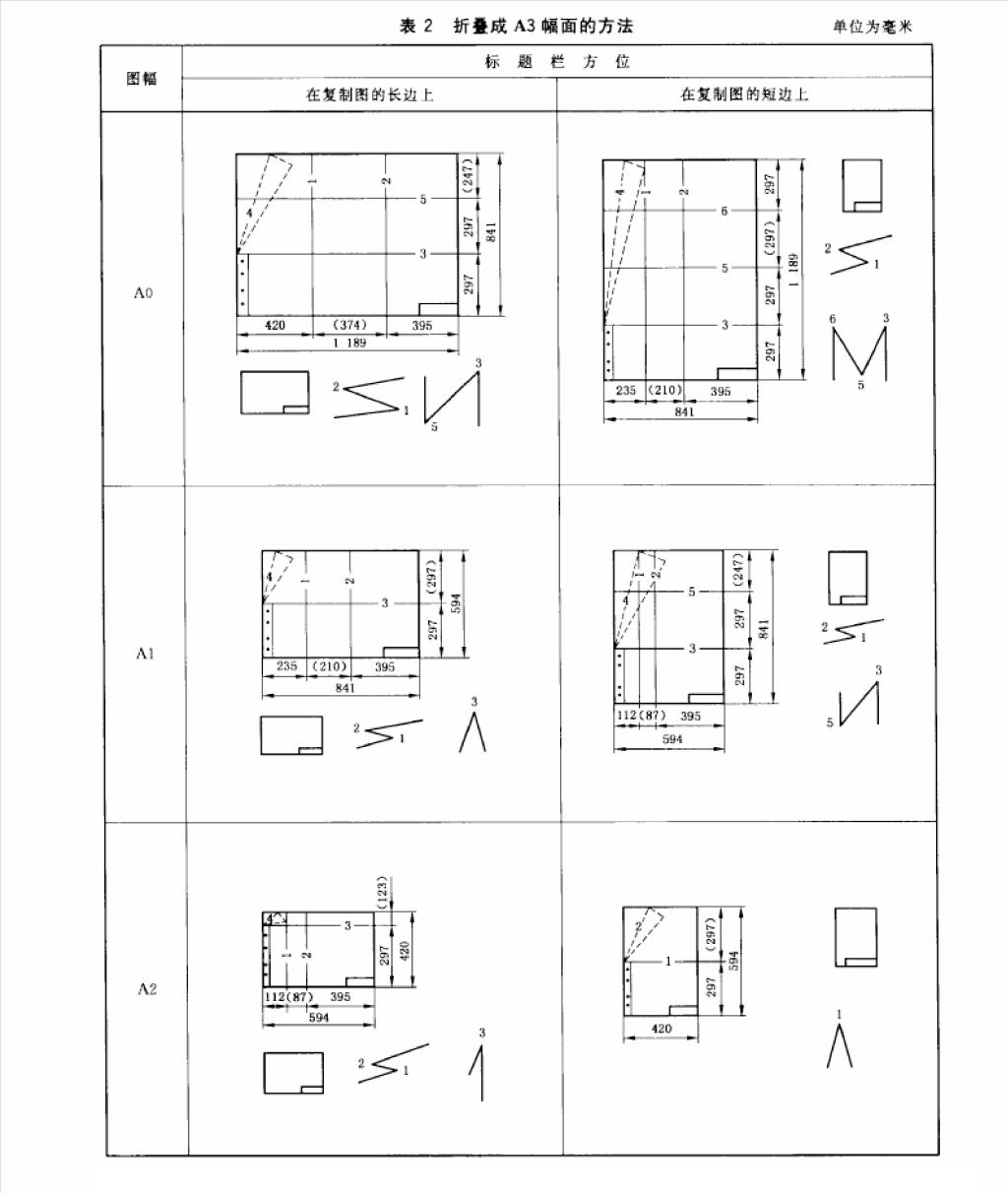

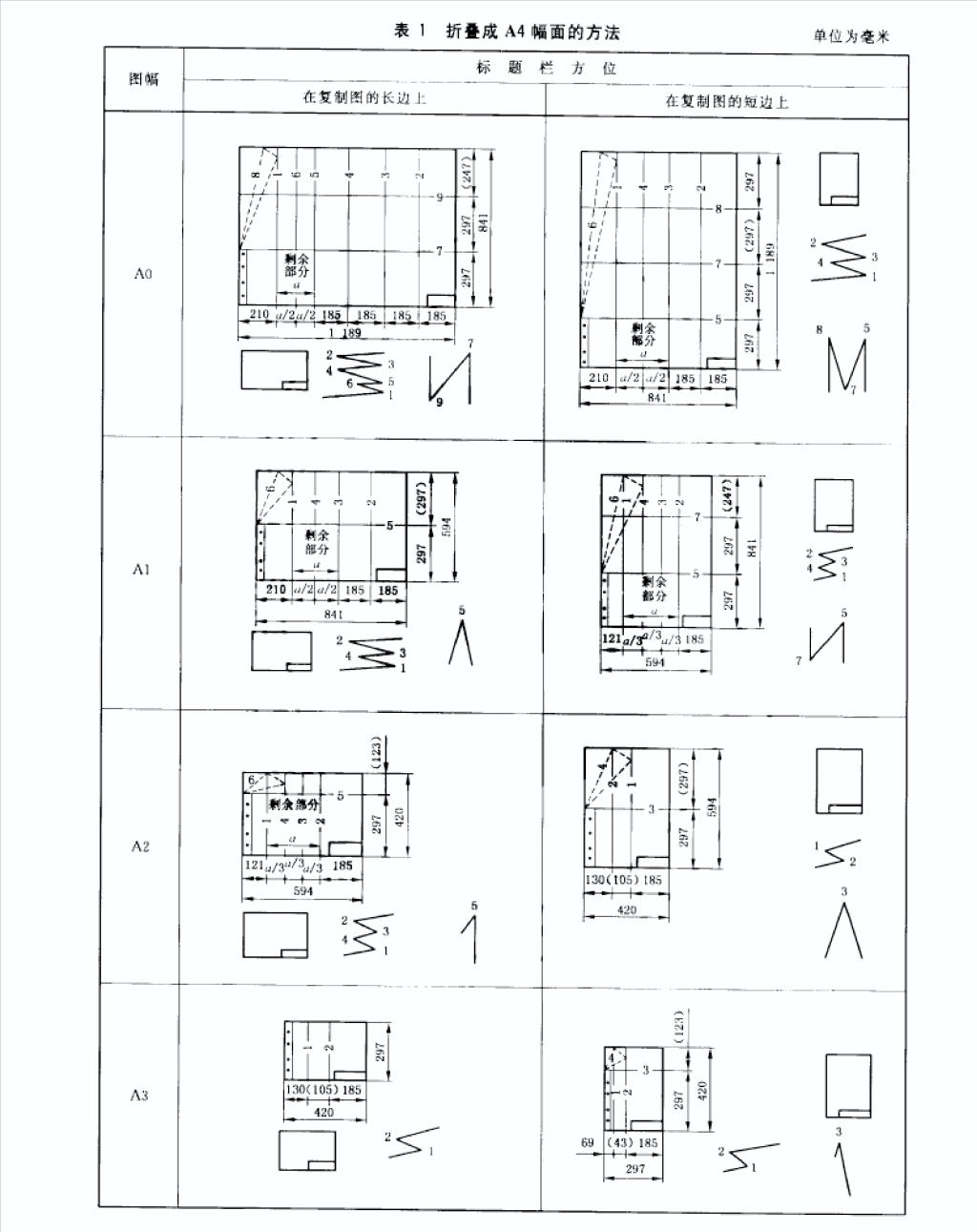

首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折生成A4或A3的规格，使标题栏露在外面，如表1和表2所示。

4.1.2 无装订边的复制图

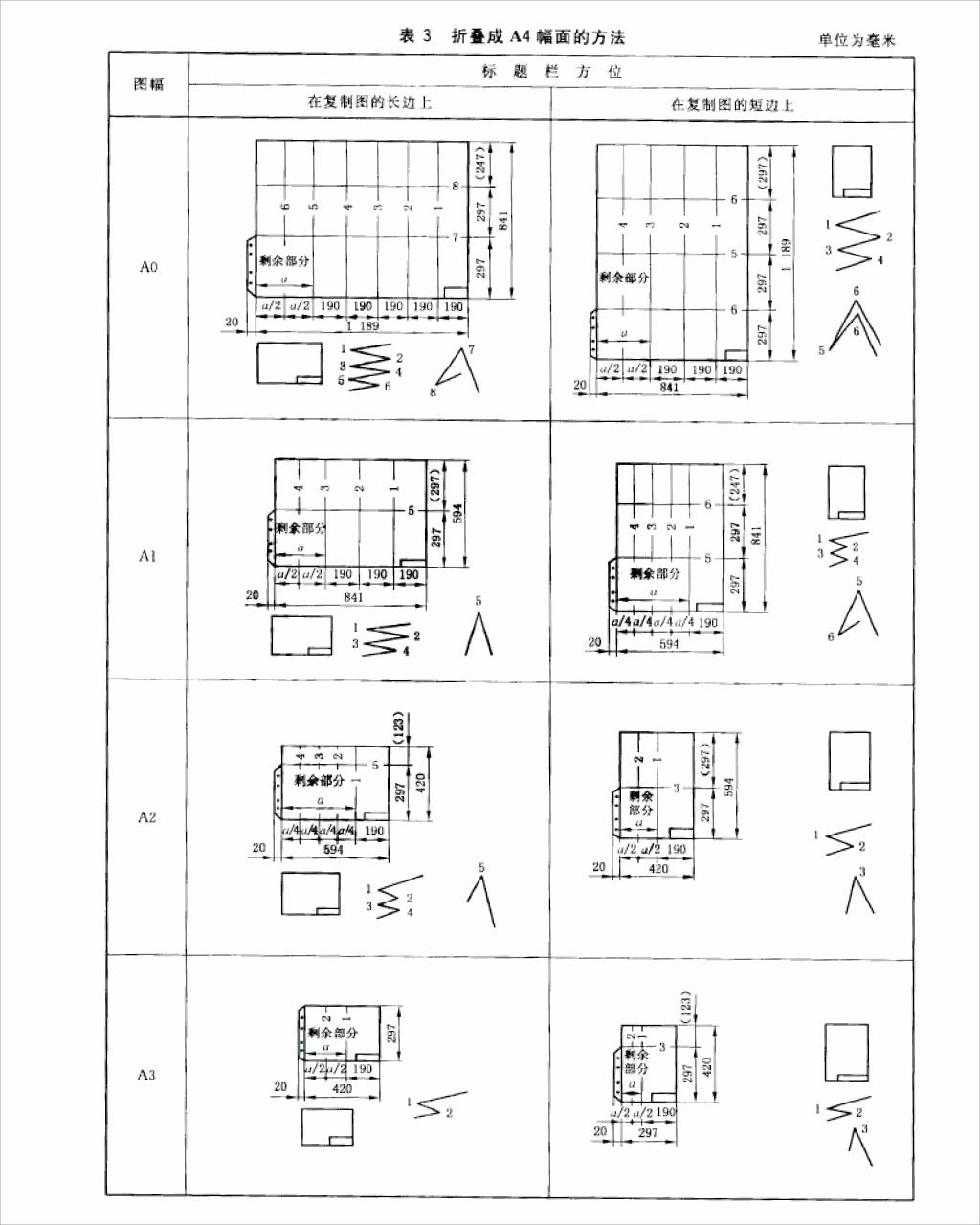

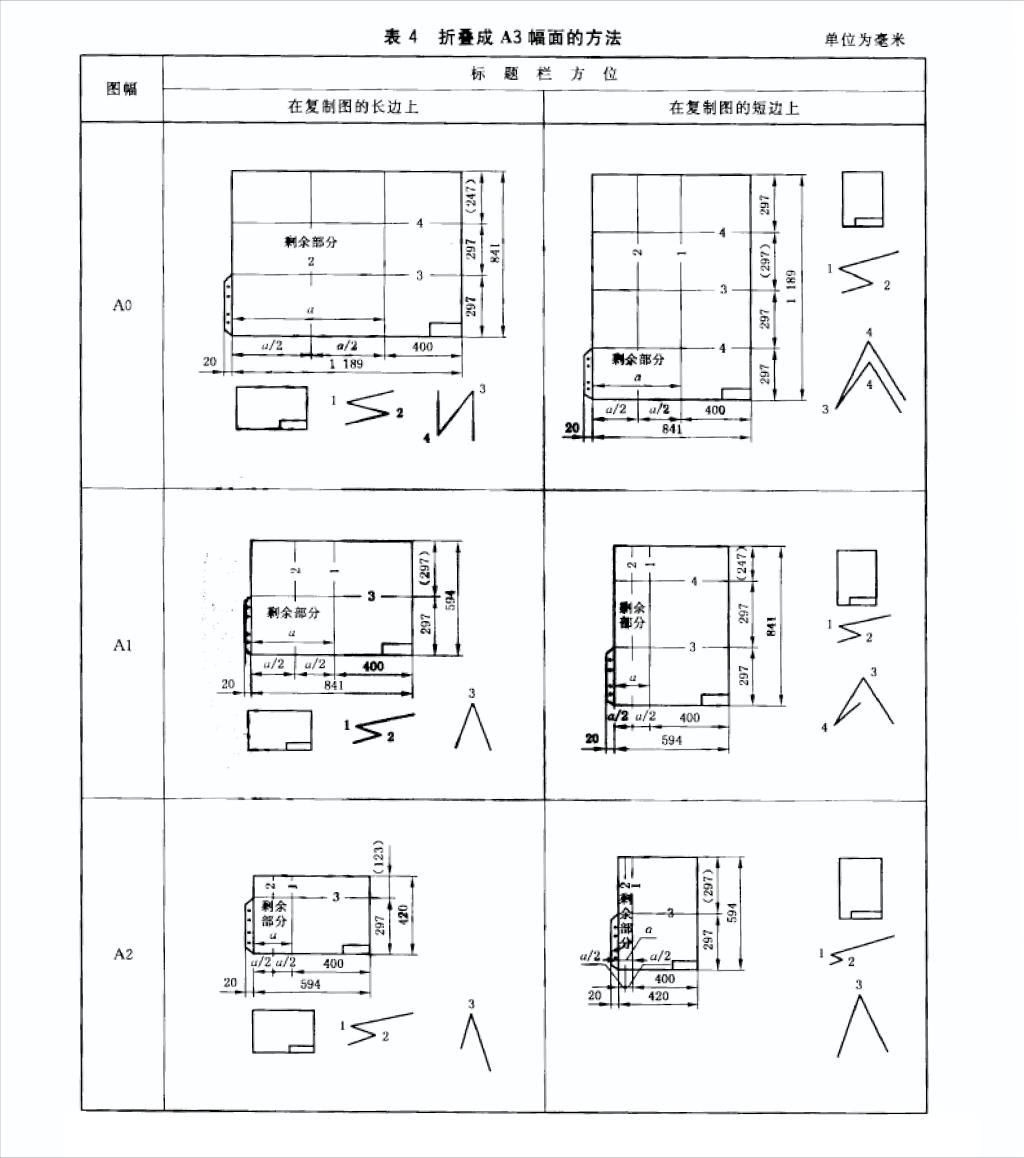

首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成190 mm× 297 mm 或 297 mm×400 mm的规格，使标题栏露在外面，并帖贴上装订胶带，如表3和表4所示。

4.2 不装订成册的复制图

不装订成册的复制图的折叠方法有以下两种。

4.2.1 第一种折叠方法

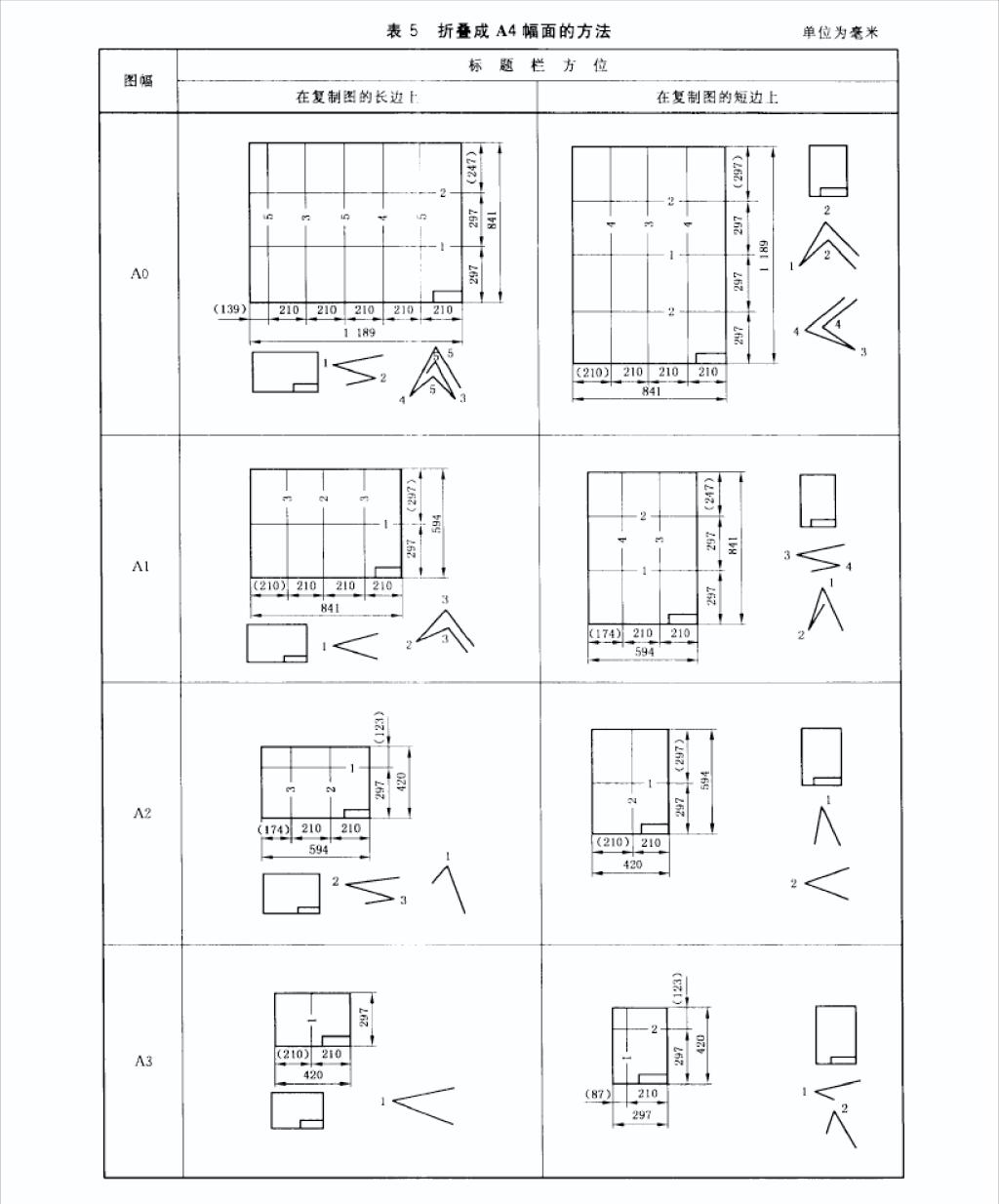

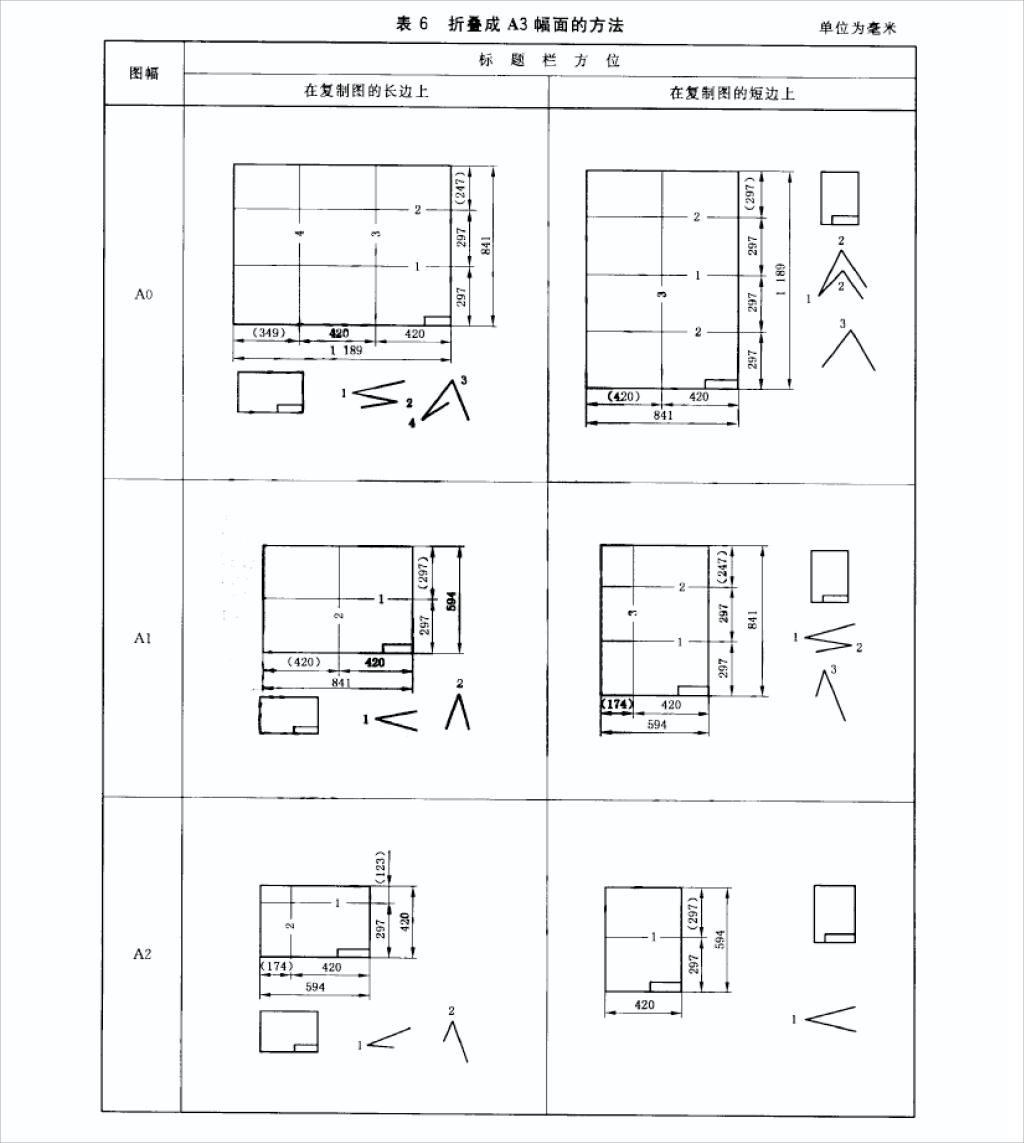

首先沿标题栏的长边方向折叠，然后再沿标题栏的短边方向折叠成A4或A3的规格，使标题栏露在外面，如表5和表6所示。

4.2.2 第二种折叠方法

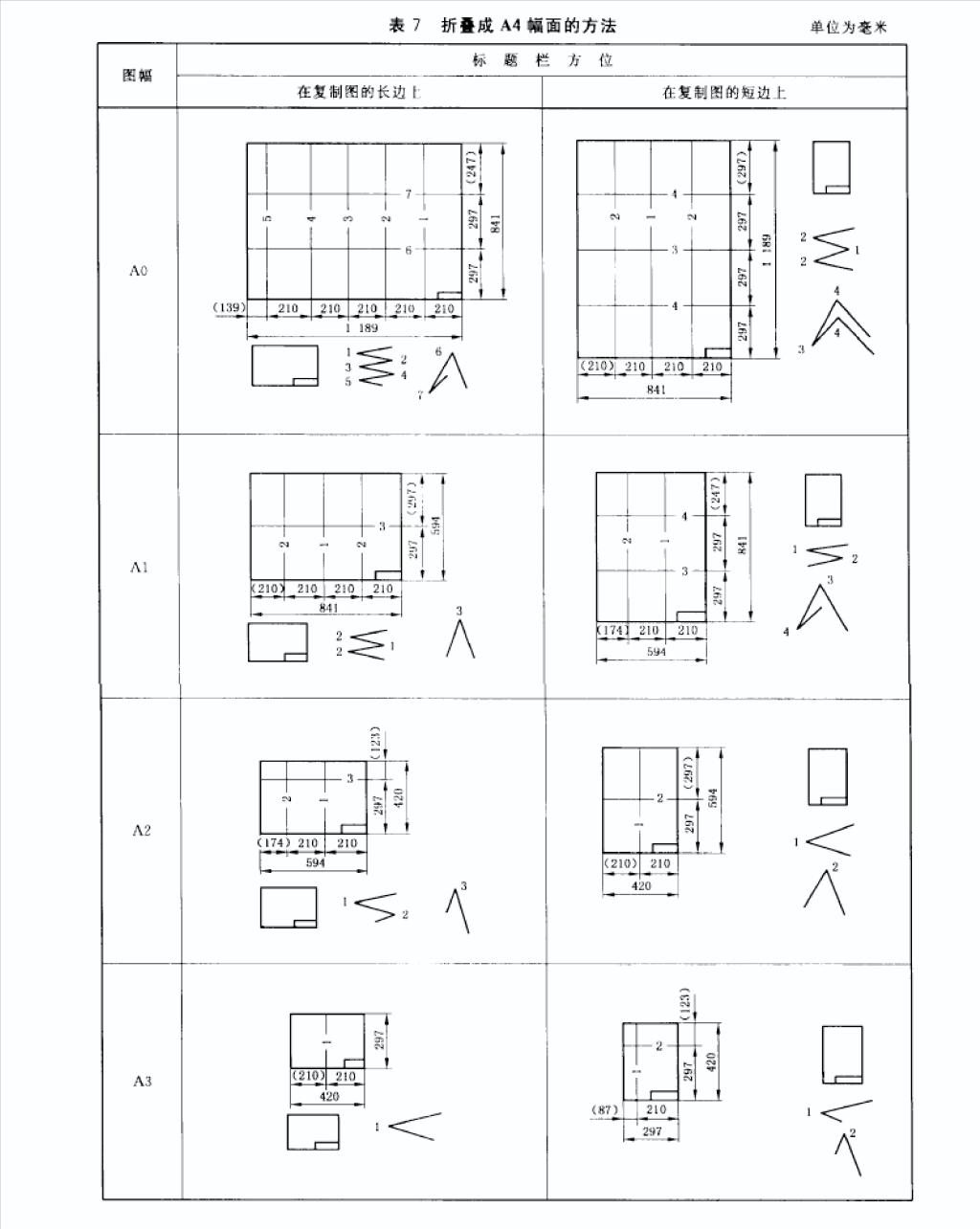

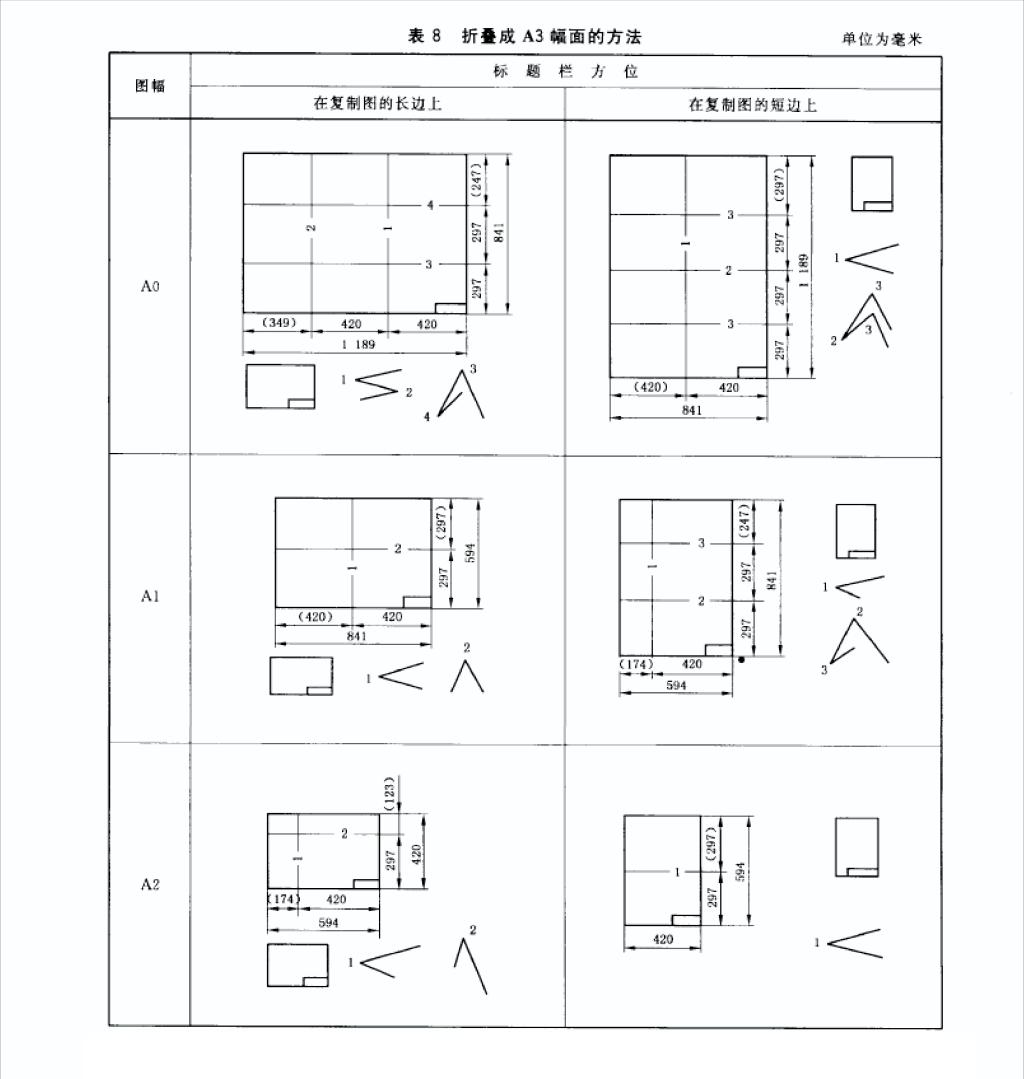

首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成A4或A3的规格，使标题栏露在外面，如表7和表8所示。

4.3 加长幅面复制图的折叠方法

根据标题栏在图纸杠面上的方位，可参照前述方法折叠。

4.3.1 需装订成册的加长幅面复制图

有装订边的加长幅面复制图。当标题栏位于复制图的长边时（见表1和表2），可将加长复制图的长边部分先折出210 mm（对A4）或420 mm（对A3），再将其余部分折成等于或小于185 mm（对A4）或395 mm（对A3）的尺寸，使标题栏露在外面。

当标题栏位于复制图的短边上时（见表1和表2）。可将加长复制图的长边部分折叠成等于或小于297 mm的尺寸，使标题栏露在外面。

无装订边的加长幅面复制图。当标题栏位于复制图的长边上时（见表3和表4），可将加长复制图的长边部分折叠成等于或小于190 mm（对A4）或400 mm（对A3）的尺寸，使标题栏露在外面。

当标题栏位于复制图的短边上时（表3和表4），可将加长复制图的长边部分折叠成等于或小于297 mm的尺寸，使标题栏露在外面。

4.3.2 不需装订成册的加长辐面复制图

当标题栏位于复制图的长边上时（见表5、表6、表7和表8），可将加长复制图的加长部分，折叠成等于或小于210 mm（对A4）或420 mm（对A3）的尺寸，使标题栏露在外面。

当标题栏位于复制图的短边上时（见表5、表6、表7和表8），或将加长复制图的长边部分，折叠成等于或小于297 mm的尺寸，使标题栏露在外面。

附 录 A

（规范性附录）

装订胶带的尺寸

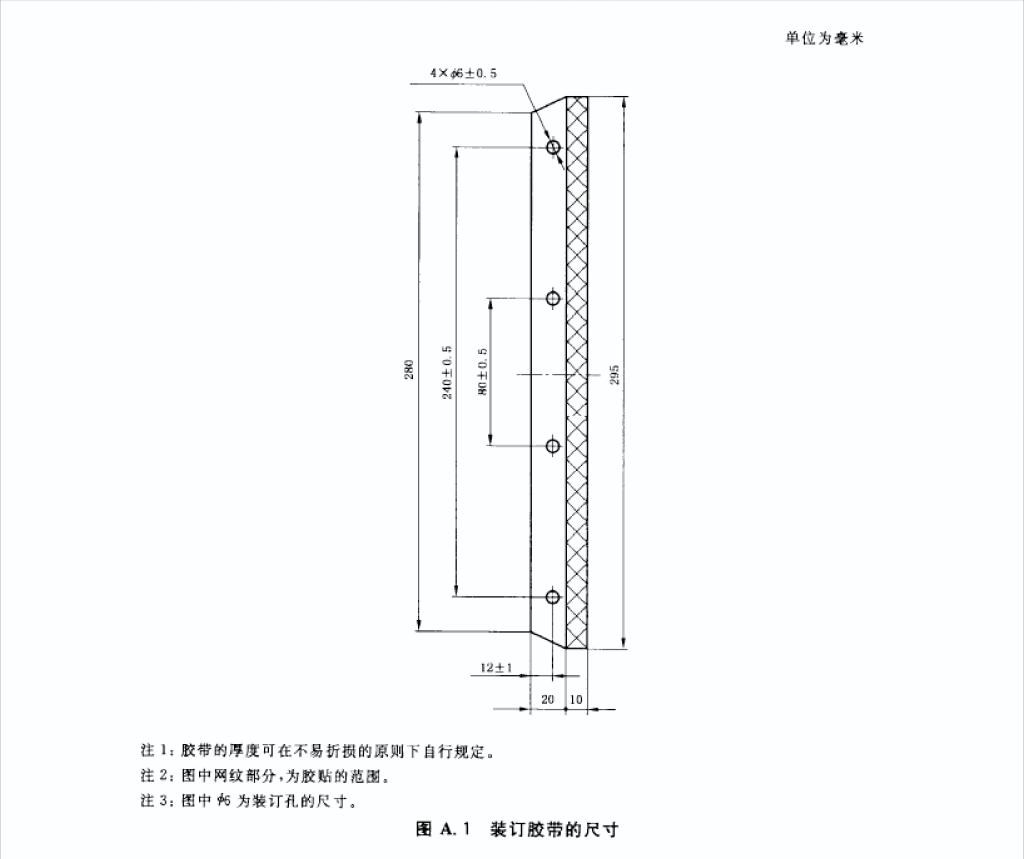

装订胶带可按图A.1所示的尺寸制作。
